沈阳工业大学100KW永磁直驱风电机组简介

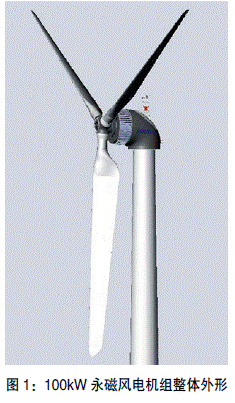

本机组由三叶片风轮，变距系统，永磁发电机，机舱底盘，偏航系统，塔架及电控系统等部分组成。整体外形（如图1）。

（1）主要技术参数：

额定功率：  100kW

功率调节方式：  变桨距

风轮直径：  21m

风轮旋转方向：  顺时针（顺风向看）

风轮转速：  60r/min

叶片数：    3

额定风速 12m/s

切入风速 3m/s

切出风速（十分钟平均值） 25m/s

机组安全等级 IECⅡA

极限风速 59.5m/s

轮毂高 36m

主轴倾角 4°

风轮锥角 0°

设计寿命  20年

环境温度 -20℃—+50℃

（2）机组特点及组成：

　　我国拥有丰富的风力资源，国土面积的76% 可以得到风能利用，其中海岸线约1800km，年有效风功率密度200W/m2 以上，风功率密度线平行于海岸线，沿海岛屿风功率密度在500W/m2 以上，风电装机容量可达1 亿至2亿千瓦。在巨大的装机容量中，适合大型风电机组的风场资源基本已被开发，其中很多地区的风资源条件适合大型风电机组的运行，但电网接入条件、电网容量或运输及安装条件等却不能满足大型风电场的开发或建设，这部分的资源同样非常丰富。
　　相比之下，中型风电机组由于运输及安装条件要求不高，可以在山区、海岛等地方便捷的安装，组成单台离并网独立供电系统、单台或多台并网系统或多台小风电场等各种方式，充分利用风能资源。
　　在国外， 越来越多的客户采用中型风力发电机组并网发电。美国风能协会发布的数据显示，2009 年中型风电机组的装机容量首次超过了小型风电机组的装机容量：中型风力发电机组（11 ～ 100kW）2008 年和2009 年装机容量分别为70MW和100MW， 而小型风力发电机组（1 ～ 10kW）装机容量分别为79MW 和80MW。

序号	同行业	优缺点
1	国外	优点：技术先进，缺点：要价高、使用环境受限。
2	国内	缺点：部件多、结构庞大，调整与维护困难。
3	我公司	优点：技术先进，采用直驱结构，重量轻、易维护及造价低。

　　我公司100kW 风力发电机组设计为永磁直驱方式，发电效率高、并网性能优越，机组可进行主动变桨，进行功率调节，整套机组全部自行设计开发。

特点：主轴与发电机轴组成为一体化直驱结构，无齿轮箱，结构简单，传动效率高，省去了输入及输出轴联轴器；采用滑靴式偏航阻尼器，偏航平稳，采用成本低的紧凑型电动推杆装置，省去了液压站；变距拉杆实现机械变距，其特点是拉杆短（因拉杆从电机轴中穿过），刚度大，并且顺桨是受拉，变距顺畅，拉杆不变形，受力合理。
